Турбински лептир вентил
Типови прирубница лептир вентила
Прирубница лептир вентила се назива прирубничка плоча или прирубнички делови. То је производ који повезује вентиле и цеви у цевоводима. Посебне прирубнице лептирастих вентила су исте као и обичне прирубнице, али су унутрашње рупе различите. Специјална прирубница за лептир вентил има малу унутрашњу рупу и додатни прорез за уметање цеви.
Прирубнице лептир вентила могу бити појединачне или комбиноване, као што су прирубнице на оба краја вентила да би се олакшала уградња вијака. Веза прирубнице на прирубницу између једног краја цеви и другог краја, или спојни спој, односи се на склопиву везу у којој су прирубнице, заптивке и завртњи повезани једни са другима као скуп комбинованих заптивних структура. Прирубнице цеви се односе на цевоводне уређаје. Прирубница која се користи за централни цевовод односи се на прирубницу вентила. Прирубница има рупе. Завртњи чврсто повезују две прирубнице, а прирубнице су заптивене заптивкама.
[Материјал прирубнице лептир вентила]
НЕ. 20,А105,К235А,12Цр1МоВ,16МнР,15ЦрМо,18-8,321,304,304Л,316,316Л.
[Форма заптивне површине]
Равна површина (ФФ), издигнута површина (РФ), конвексна површина (М), конкавна површина (Ф), конкавна и конвексна површина (МФ), површина клина (Т), површина жлеба (Г), површина пера и жлеба (ТГ ), прстенаста спојна површина ( РЈ).
[Према стандардима петрохемијске индустрије]
Прирубница са навојем (ПТ), прирубница за сучеоно заваривање (ВН), равна прирубница за заваривање (СО), прирубница за заваривање утичнице (СВ), лабава прирубница (Љ), поклопац прирубнице (није напоменуто).
[Према стандардима машинске индустрије]
Интегрална прирубница, прирубница за сучеоно заваривање, плочаста равна прирубница за заваривање, лабава прирубница плоче прстена за сучеоно заваривање, лабава прирубница плоче равног прстена за заваривање, лабава прирубница са прстенастом плочицом с прирубницом, поклопац прирубнице.
Основно познавање лептир вентила прирубнице
Лептир вентил са прирубницом уводи концепт дизајна који се самозаптива, у коме веза између диска вентила и осовине вентила усваја патентирану структуру клинова на извлачење. Главне карактеристике овог вентила су поуздано заптивање, двосмерно заптивање и чврста веза без лабављења, што вентил чини дуготрајним. Његове карактеристике су следеће:
Двосмерно заптивање Обично, због својих структурних разлога, традиционални лептир вентили не могу добро заптити под радним притиском у супротном смеру (не погодује смеру заптивања). Тренутно не постоје обавезне одредбе за двосмерно заптивање у релевантним националним стандардима. То је зато што:
1. Усвојите концепт дизајна самозаптивке. Заптивни прстен диска вентила је директно уграђен у диск вентила са гумом у облику цик-цак, без потребе за прстеновима или завртњима за притисак. Ово избегава неравномерно напрезање заптивног прстена изазвано традиционалним заптивком плоче притиска завртња, што доводи до отпадања вијака и превременог оштећења заптивног прстена. Проблем. Под дејством радног притиска у супротном смеру, заптивни прстен ствара самозаптивну силу, која повећава специфични притисак заптивања и чврсто притиска седиште вентила. Што је већи радни притисак у супротном смеру, то је већа сила самозаптивке, чиме се ствара заптивни прстен и седиште вентила. Комбинација је чврста и постиже двосмерни ефекат заптивања.
2. Диск вентила има добру крутост и није лако деформисан. Диск вентила лептир вентила ДН300 или више има двоструку равну плочу струјне структуре, која има мали отпор протока и добру крутост. Није лако деформисати под обрнутим радним притиском, тако да заптивни прстен неће одступити од најбоље тачке заптивања седишта вентила како се диск вентила деформише. , чиме се обезбеђује заптивни ефекат заптивног прстена.
3. Гумени заптивни прстен има дуг радни век (1) Због концепта дизајна самозаптивке, мала сметња између гуменог прстена и седишта вентила од нерђајућег челика одржава само почетно заптивање, тако да се специфични притисак потребан за заптивање повећава како се притисак у систему се повећава. (2) Поред тога, постоји такозвани жлеб за "дисање" за еластичност гуме да попусти у цик-цак жлебу, тако да гума има одређени простор за ширење када је под притиском, тако да еластични замор неће се појавити у дуготрајном раду, тако да је печат век трајања прстена знатно продужен у поређењу са традиционалним типовима.

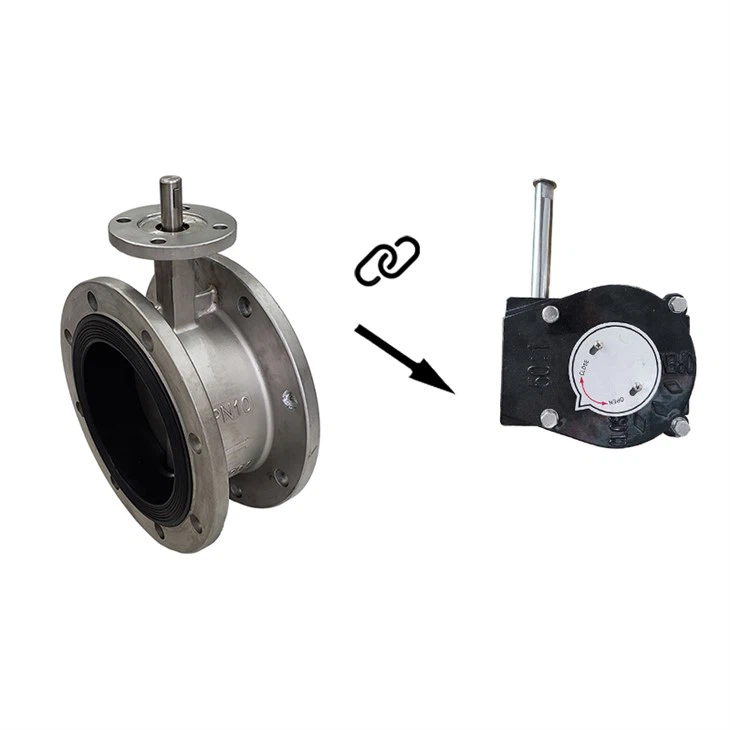

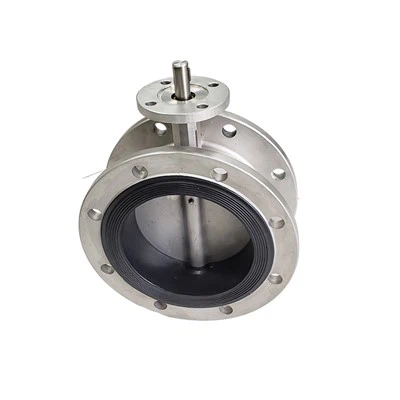

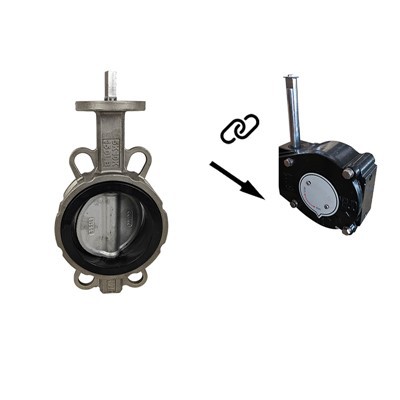

Приказ производа
