ПТФЕ заптивни лептир вентил
Електрични лептир вентил обложен флуором Модел вентила: Д971Ф46, Д941Ф46, Д971Ф4, Д941Ф4
Спецификација пречника: ДН50~ ДН1200
Структурни облик: Тип средишње линије (тип плочице, тип прирубнице)
Материјал тела вентила: угљенични челик ВЦБ, нерђајући челик 304, 316, 316Л, итд.
Номинални притисак: ПН10, ПН16 Применљива температура: -20 степен ~ 180 степени
Обим примене: корозивне течности и јаки кисели и алкални материјали, итд.
Карактеристике производа: добре перформансе заптивања, супер отпорност на корозију и отпорност на хабање
Предности производа
Осмоугаони спој вентила осовине вентила
Експерименти су доказали да осмоугаона веза може ефикасније обезбедити конзистентност покрета осовине вентила и вентилске плоче и смањити стопу квара за више од 20%.
Дизајн пинова отпоран на експлозију
Усваја дизајн игле отпорне на експлозију
Дизајн са уграђеним седиштем вентила
Седиште вентила има дизајн без наслона и лаган обртни момент, што га чини погодним за кориснике да сами замене седиште вентила.
Самоподмазујући дизајн
Лептир вентил је дизајниран са самоподмазујућим прстеном са коефицијентом трења на вретену вентила. Може у великој мери смањити трење отварања и затварања вентила.
детаљи о производу
Моћна функција
Интелигентан, он-офф тип, са локалном оперативном јединицом на лицу места, различитим излазима сигнала, различити напони се могу прилагодити
АСД
Прошао тест отпорности на напон, изоловани мотор Ф класе, сигуран и загарантован
Једноставан за коришћење
Није потребно секундарно одржавање, инсталација од 360 степени под било којим углом

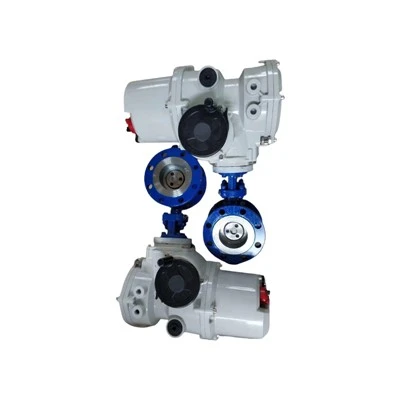

Слике лептир вентила
Лептир вентили обложени флуором су дизајнирани да се прилагоде корозивним срединама са јаким киселинама и алкалијама, као и потребама више посебних области као што су нафта, хемикалије и храна. Тело вентила је направљено од политетрафлуороетилена, који има снажан антикорозивни ефекат. У нормалним условима, може да замени тела вентила од нерђајућег челика и има већу исплативост. Лептир плоча лептир вентила се поставља у правцу пречника цевовода. У цилиндричном каналу тела лептир вентила, лептир плоча у облику диска ротира око осе, са углом ротације између 0 степени и 90 степени. Када се ротира за 90 степени, вентил је потпуно отворен.
1. Спецификације дизајна
У складу са стандардима као што су ГБ/Т 12238, АПИ609, МСС СП-67, МСС СП-68 итд.
2. Начин вожње
Ручни, пужни и пужни преносник, пнеуматски Електрични актуатор: Улазни контролни сигнал (4-20мАДЦ или 1-5ВДЦ) Напон: АЦ220В 380В
3. Структурни облик
(1) Централно заптивени лептир вентил
(2) Један ексцентрични заптивни вентил за угаљ
(3) Двоструки ексцентрични заптивни лептир вентил (4) Троструки ексцентрични заптивни вентил за печат
4. Радни притисак Лептир вентили са номиналним притиском ПН<1.6MPa.
5. Начин повезивања:
(1) Лептир вентил типа плочице
(2) Прирубнички лептир вентил
(3) Лептир вентил типа луг
(4) Лептир за заваривање
Кораци уградње лептир вентила
Лептир вентил је један од најчешћих типова вентила у индустријским цевоводима. Сам лептир вентил за плочице има релативно малу структуру. Потребно је само да поставите лептир вентил између прирубница на оба краја цеви и користите завртње да прођете кроз прирубницу цеви и супротни крај цеви. Стезни лептир вентил је закључан да контролише течни медијум у цевоводу. Вафер лептир вентил је посебно погодан за места са уским простором или кратким растојањем између цевовода. Када је лептир вентил у потпуно отвореном положају, дебљина лептир плоче је једини отпор када медијум тече кроз тело вентила, тако да је пад притиска који ствара вентил веома мали. Мали, тако да има боље карактеристике контроле протока.
1. Као што је приказано, поставите вентил између две претходно постављене прирубнице, пазећи да су рупе за вијке уредно поравнате.
2. Лагано уметните четири пара вијака и навртки у отворе на прирубници и лагано затегните матице да бисте исправили равност површине прирубнице.
3. Причврстите прирубницу на цев помоћу електричног заваривања
4. Уклоните вентил
5. Потпуно заварите прирубницу на цев
6. Сачекајте да се спој за заваривање охлади пре него што уградите вентил. Уверите се да вентил има довољно простора за кретање у прирубници да спречите оштећење вентила
7. Исправите положај вентила и затегните четири пара вијака (пазите да не затегнете превише)
8. Отворите вентил, осигурајте да се плоча вентила може слободно отворити и затворити, а затим лагано отворите плочу вентила.
9. Затегните све навртке на унакрсно избалансиран начин
10. Поново потврдите да вентил може слободно да се отвара и затвара. Напомена: Уверите се да плоча вентила не додирује цев.
Пре уградње лептир вентила за плочице, он мора бити постављен равно. Запамтите да га не ударате по вољи. Након повлачења до монтажне дужине током монтаже, није дозвољено пројектовање цевовода на лицу места без посебне дозволе. Раставите лептир вентил на плочицу по жељи, ово је оно што треба да знамо пре уградње. У исто време, сви такође морају да знају да се лептир вентил може уградити у било ком положају, али након што се лептир вентил угради, потребно је лептир вентил поставити дуж линије и направити држач за лептир обланде. вентил. Када је држач направљен, користи се. Строго је забрањено скидати носач за то време.
