Електрични метални заптивни лептир вентил
Принцип употребе лептир вентила и упутства за инсталацију
Однос између отварања лептир вентила и брзине протока се у основи мења у линеарној пропорцији. Ако се користи за контролу протока, његове карактеристике протока су такође уско повезане са отпором протока цевовода. На пример, ако су два цевовода опремљена истим пречником и обликом вентила, али је коефицијент губитка цевовода другачији, брзина протока вентила ће бити веома различита.
Ако је вентил у стању велике амплитуде пригушивања, на задњој страни плоче вентила може доћи до кавитације, што може оштетити вентил. Обично се користи изван 15 степени. Када је лептир вентил у средњем отвору, облик отвора формиран од тела вентила и предњег краја лептир плоче је центриран на оси вентила, а две стране формирају различита стања. Предњи крај лептир плоче са једне стране се помера у смеру тока воде, а предњи крај лептир плоче са друге стране креће се у правцу тока воде. Дакле, једна страна тела вентила и плоча вентила формирају отвор у облику млазнице, а друга страна је слична отвору у облику лептира. Брзина протока на страни млазнице је много већа од оне на страни пригушивања, а негативан притисак ће се генерисати испод вентила на страни пригушивача, често се гумене заптивке могу одвојити.
Радни момент лептир вентила има различите вредности због различитих отварања и правца отварања и затварања вентила. За хоризонталне лептир вентиле, посебно вентиле великог пречника, обртни момент који генерише дубина воде и разлика главе између горњег и доњег вратила вентила се не могу занемарити. Поред тога, када је колено инсталирано на улазној страни вентила, доћи ће до пристрасног протока и обртни момент ће се повећати. Када је вентил на средњем отвору, радни механизам треба да се самозакључује због дејства хидродинамичког обртног момента.
Предности производа
Карактеристике производа
Мала величина и мала тежина: и запремина и тежина су 1/3 производа вентила;
Прелепа и издашна: шкољка од ливене легуре под притиском. Изглед је фин и гладак и смањује електромагнетне сметње;
Комплетне функције: тип прекидача (тј. пасивни контакт), тип пропорционалне контроле и тип интелигентног подешавања;

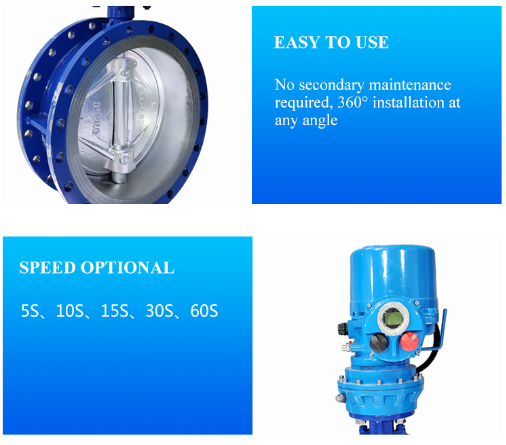

Једноставан за употребу: није потребна инспекција. Без уља, отпоран на рђу и водоотпоран, може се поставити под било којим углом;
Вишеструке заштите: електрично ограничење, механичко ограничење, заштита од прегревања, заштита од преоптерећења, заштита од пада температуре;
Разни прекршаји: 5 секунди, 8 секунди. 15 секунди, 30 секунди. 50 секунди, 100 секунди, итд.;
ЦНЦ подешавање: високо интегрисани интелигентни модули, дигитална подешавања, дигитално подешавање, високо прецизна самодијагноза, нема потребе за позиционерима, аутоматска контрола, једна машина са више функција;
Сигурносна гаранција: Положен тест отпорности на напон АЦ1500В, високо изоловани мотор Х класе како би се осигурала сигурност тела и производње;
Усклађивање је једноставно, користећи једнофазно, трофазно и једносмерно напајање. Спољно ожичење је једноставно.
Карактеристике перформанси
1. Овај вентил има троексцентричну заптивну структуру, готово без хабања на седишту вентила и лептир плочи, и има чвршћу функцију заптивања док је затворен.
2. Заптивни прстен је направљен од нерђајућег челика, који има двоструке предности металног тврдог заптивања и еластичног заптивања. Има одличне перформансе заптивања без обзира на ниске или високе температуре, и има карактеристике отпорности на корозију и дуг век трајања.
3. Заптивна површина лептир плоче је направљена од тврде легуре на бази кобалта. Заптивна површина је отпорна на корозију и има дуг век трајања.
4. Овај вентил има функцију двосмерног заптивања. Није ограничен смером протока медијума нити је под утицајем просторног положаја током инсталације. Може се инсталирати у било ком правцу.
Структурне карактеристике и употреба
Производи серије лептир вентила са металном заптивком су лептир вентили који штеде енергију дугог века. Производи су усклађени са националним стандардима ЈБ/Т8527-97 (лептир вентил са металним заптивачем), ГБ/Т13927-92 (универзални тест притиска вентила) стандардима и другим сродним стандардима за вентиле. Овај производ се састоји од тела вентила, лептир плоче, заптивног прстена, механизма преноса и других главних компоненти. Његова структура је дизајнирана коришћењем тродимензионалног ексцентричног принципа, а нова технологија обраде компатибилна са еластичним заптивачем и тврдим и меким вишеслојним заптивачем омогућава лептир вентилу да смањи своју силу обртног момента током рада, постижући функције уштеде рада и енергије. . Ово осигурава укупну поузданост лептир вентила у смислу отпорности на корозију, отпорности на високе температуре и отпорности на хабање. Овај лептир вентил је погодан за употребу у прехрамбеној, медицинској, петрохемијској индустрији, електранама, челичанама, пречишћавању воде у индустријској заштити животне средине и високим зградама, као најбољи уређај за регулисање протока и одсецање течности у цевоводима за водоснабдевање и одводњавање.
Квалификације компаније
