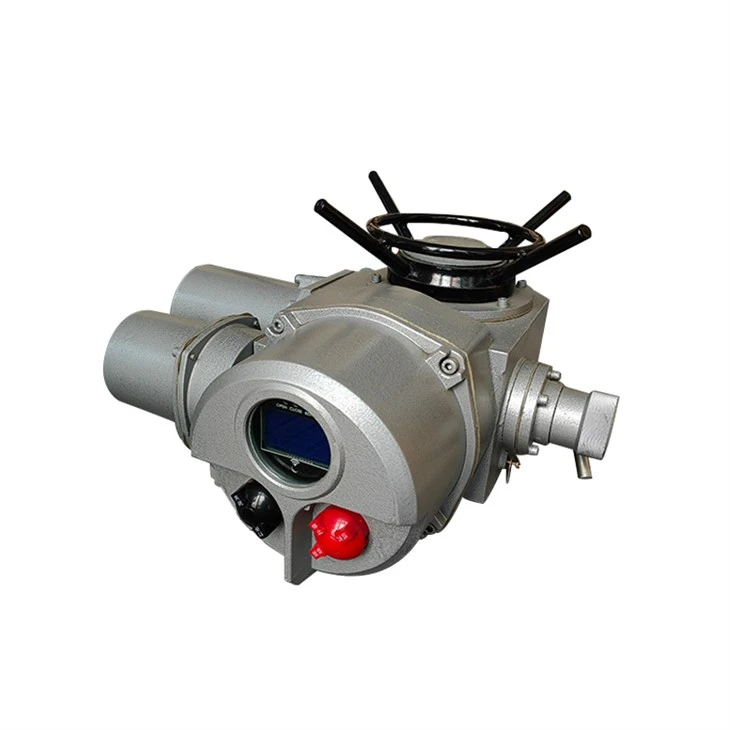

Електрични актуатор
Електрични актуатор са више обртаја је најосновнији актуатор, који обезбеђује вишеокретни (преко 360 степени ротације) радни излазни погон, и углавном се користи са различитим засуновима, глобусним вентилима, итд. Главни технички параметри за избор вишеструких -окретни електрични актуатори су: момент затварања (Нм) и брзина излазног вратила (о/мин). Механички интерфејс (излазна осовина и прирубница) вишеокретног актуатора је у складу са националним стандардом ГБ/Т12222 и међународним стандардом ИСО 5210, и може остварити разумну механичку везу са различитим контролисаним објектима. Специјални метод прирубничког повезивања се такође може прилагодити према захтеву корисника.
Карактеристике дизајна – Заштитна
Карактеристике дизајна – Заштита
Заштита је кључна
Богато искуство у коришћењу електричних актуатора чини производ лидером у заштити актуатора. Актуатори поуздано раде у влажним, екстремно хладним или врућим ваздушним срединама, јаким УВ зрацима и корозивним средствима од пустиња, тундре, нивоа мора до подземља. Најважнији фактор у погледу поузданости актуатора је заштита од околине, укратко, заштитно кућиште. Подразумевана фазна заштита Електроника електричног актуатора надгледа све три фазе напајања како би спречила прегревање мотора. Ако се изгуби једна или више фаза, контролер ће спречити побуду кроз контролно коло. Погон такође приказује подразумеване информације о фазама за напајање и може да обезбеди даљинску индикацију статуса аларма.
Заштита мотора када је вентил блокиран
Ако је вентил заглављен и не помери се у року од 5 секунди након што је сигнал за покретање послат, логичко коло ће искључити контактор који одговара и истовремено ће послати аларм поруке о грешци како би спречио прегревање мотора.
Заштита од прегревања
Унутар електричног намотаја налазе се два термозаштитна релеја. Ако се завојница прегреје, регулатор температуре у завојници мотора може директно детектовати температуру завојнице и искључити управљачки круг актуатора. Тренутна заштита од преокретања Када актуатор добије тренутну команду за укључивање, користи се аутоматско коло за одлагање времена како би се спречило непотребно хабање вретена вентила и мењача услед ударних оптерећења. Ово коло такође ограничава ударну струју кроз контактор.
Двострука заптивка, двострука заштита
Степен заштите ИП-подводно 3 метра, 48 сати, потпуно водоотпоран и отпоран на прашину. Двоструки систем заптивања осигурава да су унутрашње компоненте заштићене јер водонепропусни терминални блок изолује унутрашње каблове од разводне кутије. Заштита се одржава чак и када је поклопац терминала уклоњен за ожичење на терену, а поклопац терминалног модула запечаћен.
Ненаметљив трајни печат
Приликом отклањања грешака у актуатору на лицу места, нема потребе да уклањате крајњи поклопац електричне кутије. Сва подешавања и подешавања се врше помоћу приложеног инфрацрвеног алата за подешавање. Када се монтира у контролисаном окружењу, конвекција ваздуха је потпуно елиминисана и све унутрашње компоненте су трајно заштићене. Ненаметљива контрола значи да се не користи пролазна осовина кроз контролну кутију.
Мерење обртног момента
Погон може поуздано и тачно да измери силу рада вентила, што је основа за заштиту вентила и актуатора. Актуатори користе технологију која је тестирана у експериментима и доказана у индустријској пракси. Прецизна и поновљива мерења обртног момента се могу добити све док се фреквенција, напон и температура мењају унутар дозвољеног опсега.
Мерење положаја вентила
Поуздана контрола процеса зависи од тачног позиционирања крајева вентила. Патентирани систем за мерење положаја без контакта је најједноставнији дизајн у управљању актуатором. Ресолвер са само једним покретним делом претвара ротацију излазне средишње чауре у електрични сигнал, који се затим упоређује са границама ускладиштеним у безбедној и непроменљивој меморији.
Карактеристике дизајна – Заштита
Заштита је кључна
Богато искуство у коришћењу електричних актуатора чини производ лидером у заштити актуатора. Актуатори поуздано раде у влажним, екстремно хладним или врућим ваздушним срединама, јаким УВ зрацима и корозивним средствима од пустиња, тундре, нивоа мора до подземља. Најважнији фактор у погледу поузданости актуатора је заштита од околине, укратко, заштитно кућиште.
Подразумевана фазна заштита
Електроника електричног актуатора надгледа све три фазе напајања како би спречила прегревање мотора. Ако се изгуби једна или више фаза, контролер ће спречити побуду кроз контролно коло. Погон такође приказује подразумеване информације о фазама за напајање и може да обезбеди даљинску индикацију статуса аларма.
Механичка издржљивост, дуг радни век
Пројектовање електричног система с обзиром на поузданост
Тестирано и сертификовано за тешке услове животне средине
Прилагођавање излазне брзине
Фактори који утичу
Обртни момент електричног актуатора: - Облик, коефицијент трења између електричног актуатора и вентила, пречник осовине, коефицијент трења потпорне површине, облик материјала облоге (седишта), разлика притиска резања. -Брзина протока, карактеристике притиска система и начин цевовода
Комбинације електричних актуатора и ових фактора стварају следеће типове обртног момента: момент заптивања вентила и момента пуцања, ТС момент трења површине лежаја, ТБ динамички обртни момент протока течности, ТД
Статички обртни момент, Тх
Обртни момент је функција многих фактора, укључујући стварни однос величине делова вентила сваког произвођача као меру општег одступања обртног момента вентила који производе.
Избор излазне брзине: Приликом одабира електричног актуатора, излазну брзину електричног актуатора треба одабрати према времену укључивања вентила и времену потребном да вентил пређе од потпуно отвореног (или потпуно затвореног) до потпуно затвореног (потпуно отворен). Излазна брзина В може се израчунати према следећој формули. В=Н/Т (Н – укупан број обртаја вентила, Т – целокупно време рада вентила (минути))
Избор излазног обртног момента: Електрични актуатори су генерално дизајнирани да задовоље потребе радних услова. Тиањин актуатори дизајнирају и производе електричне актуаторе према радним карактеристикама вентила. Сваки електрични вентил је потребно отворити, покренути, затворити и друге услове рада. Одређени обртни момент се користи као снага за покретање вентила, тако да је дизајн електричног актуатора веома важан фактор за његов излазни обртни момент. Сваки електрични актуатор има своје параметре излазног момента, тако да приликом избора електричног актуатора, електрични актуатор Излазни обртни момент актуатора мора бити већи од момента који је стварно потребан вентилу како би се осигурало отварање и затварање вентила.
