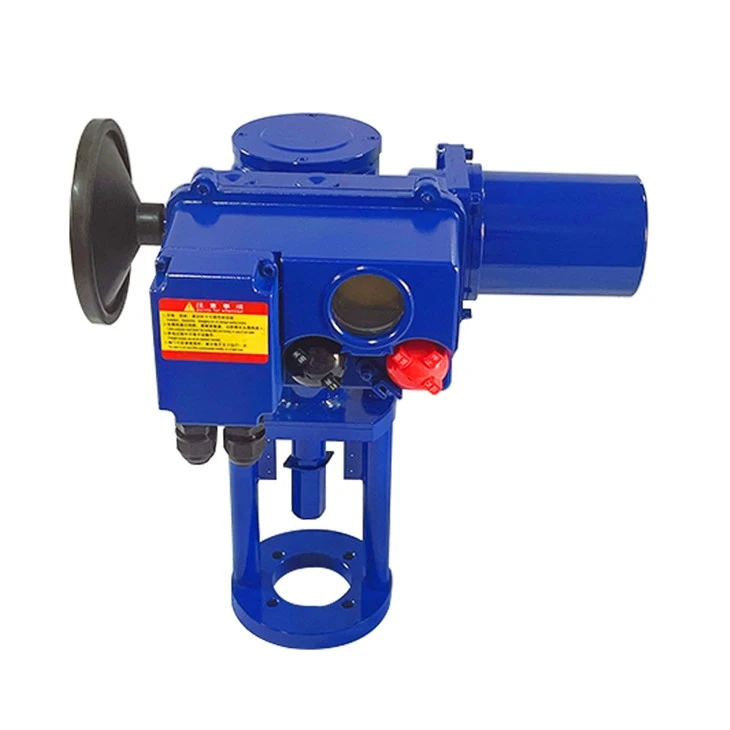

линеарно-окретни електрични актуатор
Линеарно заокретни актуатор производи потисну-пулл силу и линеарни померај. Углавном се користи за регулациони вентил са једним и двоструким седиштем, вентил са рукавима итд.
Функција разноврсности
1. Заштита од прекомерног обртног момента: актуатор има мерни механизам за заштиту од превеликог обртног момента, који може прецизно измерити силу деловања вентила. Када тренутни момент пређе опсег, прекидач за прекорачење обртног момента ће деловати, а контролни круг ће зауставити рад смера и дати сигнал. Када се мотор заустави, вентил и актуатор ће бити заштићени.
2. Заштита од прегревања мотора: Унутар мотора постоји термални релеј и мотор ће аутоматски прекинути напајање када се мотор ненормално прегреје.
3. Електрична заштита: Сви улазни и излазни канали су оптички изоловани.
4. Гранична заштита: Положај вентила се детектује прецизним потенциометром, а четири независно подесива брега су инсталирана на механизму за контролу горњег и доњег граничног положаја актуатора.
5. Заштита од искљученог сигнала: Регулациони актуатор има коло за детекцију сигнала. Ако су улаз или излаз искључени, актуатор може задржати свој оригинални укус и покренути до потпуно затвореног или потпуно отвореног положаја у случају нужде.
6. Заштита од искључења напајања: СЕ актуатор је механички самозакључавајући, а актуатор се зауставља на месту у случају нестанка струје.
7. Ручни рад: ручни точак: Погонски ручни точак омогућава ручни рад у хитним случајевима у случају нестанка струје или квара актуатора.
8. Функција електричног кочења: Модулирајући актуатор има функцију електричног кочења да спречи утицај на вентил када је инерција мотора превелика и побољша тачност контроле.
9. Мотор са ниском инерцијом високог обртног момента: Користе се једнофазни или трофазни потпуно затворени кавезни индукциони мотори са високим почетним обртним моментом, ниском ротационом инерцијом и малом стартном струјом.
10. Индикатор положаја: Положај показује да је излазна струја 4~20мАДЦ. Излазна импеданса Мања или једнака 75Ω, излаз константне струје.
Опсези примене
Погон за четвртину обртаја малог обртног момента: КС, КА, КБ
Обртни момент: 60 Нм ~ 800 Нм
Стопа оптерећења мотора 30%~50%
Ниво заштите П65
Прирубница за повезивање је у складу са лСО стандардом, а база може бити опремљена сферном шарком
Режим управљања: (интегрални) тип он-офф, интегрални (интелигентни) модулирајући
Мулти-турн+РР Мењач:ЗБ+РР,ЗЦ+РР
Обртни момент: 2КНм~8КНм
Брзина ротације: 4~36р/мин
Прирубница за повезивање је у складу са лСО стандардом и ЈБ-2920 стандардом
Снага: 220В/380В 50Хз
Стопа оптерећења мотора 30%- 50%
Степен заштите: ИП65
Режим управљања: (Интегрални) тип он-офф, интегрални (интелигентни) модулирајући
Мулти-турн +ЗР Мењач:ЗЦ+ЗР,ЗД+ЗР
Обртни момент: 2КНм~6КНм
Брзина ротације: 4~36р/мин
Прирубница за повезивање је у складу са лСО стандардом и стандардом ЈБ-2920
Снага: 220В/380В 50Хз
Стопа оптерећења мотора 30%--50%
Ниво заштите П65
Режим управљања: (Интегрални) тип он-офф, интегрални (интелигентни) модулирајући
СКД мулти-турн:ЗБ+РСД Мењач
Обртни момент: 1,2КНм~16КНм
Прирубница за повезивање је у складу са лСО стандардом и стандардом ЈБ-2920
Снага: 220В/380В50Хз
Оптерећење мотора 50%
Ниво заштите лП65
Режим управљања: (Интегрални) тип он-офф, интегрални (интелигентни) модулирајући
Вишеокретна+линеарна јединица:ЗС+З,ЗА+З,ЗБ+З
Потисак: 2.5КНм~400КНм
Ход 10~500 мм
Прирубница за повезивање је у складу са стандардом лС05200
Снага 220/380В 50Хз
Оптерећење мотора 50%
Ниво заштите лП65
Начин управљања: интегрална (интелигентна) модулација
Мулти-турн +РС Мењач:ЗА,ЗБ,ЗЦ+РС
Обртни момент: 1КНм~60КНм
Снага: 220/380В 50Хз
Стопа оптерећења мотора 30%~50%
Ниво заштите П65
Прирубница за повезивање је у складу са: стандардом лС05200
База може бити опремљена сферном шарком
Начин управљања: (интегрални) тип он-офф, интегрални (интелигентни) модулирајући
Технички Подаци
|
Модел |
Удар мм |
Тхруст КН |
Брзина Мм/с |
Отвор за спајање стабла F |
Прикључни отвор за уградњу вентила |
Прирубнички спојни отвор |
Олеси за спојне вијке |
Дужина осовине стабљике |
Параметри мотора |
||
|
Снага мотора 4 класе |
Једна/три стартне струје |
Једна/три радне струје |
|||||||||
|
ЗС+З25/ФК ЗС+З40/ФК |
6-25 40 |
2.5 4.0 |
0.4 |
M8*1.25 M12*1.25 |
Φ80 Φ105 |
Φ60 Φ80 |
φ11 4-φ12 |
100 135 |
40 |
0.5 /0.3 |
0.5 /0.2 |
|
ЗА+З64/К ЗА+З64/Ф |
6-25 40 60 100 |
6.4 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 |
Φ80 Φ105 Φ118 |
Φ60 Φ80 Φ95 |
2-φ11 4-φ12 4-φ14 |
100 135 160 |
65 |
0.9 /0.4 |
0.8 /0.3 |
|
ЗА+З100/К ЗА+З100/Ф |
6-25 40 60 100 |
10 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
100 |
1.3 /0.55 |
1.0 /0.4 |
|
ЗА+З160/К ЗА+З160/Ф |
25w 40 60 100 |
16 |
1.2 1.8 |
M10*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
160 |
1.8 /0.7 |
1.2 /0.5 |
|
ЗА+З250/К ЗА+З250/Ф |
40 60 100 |
25 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
250 |
2.4 /1.2 |
2.0 /1.0 |
|
ЗБ+З400/К ЗБ+З400/Ф |
40 60 100 |
40 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
400 |
4.8 /1.5 |
1.8 /1.2 |
|
ЗБ+З1000/К ЗБ+З1400/Ф |
40 60 100 |
100 140 |
1.8 |
M42*3 |
Φ165 |
Φ130 |
4-φ22 |
135 135 160 |
650 |
1.7 |
1.4 |
Тцхницал Параметерс
|
технички параметри |
Трофазни мотор наизменичне струје |
Једнофазни АЦ мотор |
|
Стандардни напон Опсег флуктуације напона Параметри мотора Тип мотора Ниво заптивања Метода хлађења Степен изолације Електрични прикључци Стартинг мод Врста оптерећења Детекција ротације Заштита мотора од прегревања Функција кочнице |
50Хз:380В,400В,415В,500В 60Хз: 440В, 460В ±10% 1) Погледајте технички/електрични лист са подацима Мотор са кавезом (меки карактеристични серво мотор) ИП65 (након монтаже на актуатор) Површинска дисипација топлоте (ИЦ40 према ИЕЦ34-6) Класа Ф (према ИЕЦ85), погодна за повезивање терминала за тропску климу; Директно контролишите напајање С2- 20мин; С4-50%, С4-100% Молимо погледајте табелу параметара за максимално дозвољено време почетка модулационог типа У смеру казаљке на сату и супротно (обрнуто) Термистор Поуздано и подесиво динамичко електрично кочење |
50Хз;220В,240В 60Хз;110В,120В ±10% Погледајте технички/електрични лист са подацима Мотор са кавезом (меки карактеристични серво мотор) ИП65 (након монтаже на актуатор) Површинска дисипација топлоте (ИЦ40 према ИЕЦ34-6) Класа Ф (према ИЕЦ85) за прикључке терминала за тропску климу; прикључна веза Директно контролишите напајање С2-20мин;С4-50% Молимо погледајте табелу параметара за максимално дозвољено време почетка модулационог типа Погледајте табелу параметара за конфигурацију стартног кондензатора У смеру казаљке на сату и супротно (обрнуто) Термистор Поуздано и подесиво динамичко електрично кочење |
Главни технички параметри
1. Излазни сигнал: 4~20мА импеданса 250Ω, излазни сигнал: 4~20мА импеданса мања или једнака 750Ω
2. Мртва зона (осетљивост): 0.3~3% непрекидно подесиво.
3. Основна грешка: -+1%:-+1.5%
4. Разлика приноса: Мања или једнака -+1%
5. Карактеристике пригушења: нема замаха (замах без циклуса)
6. Напајање: једнофазно; 220В (230в)~-+10% 50ХЗ
трофазни 380В(440В)~-+10% 50ХЗ
7. Ниво заштите: ИП67
8. Температура околине: -20 степен ~70 степени
9. Влажност околине: Мања или једнака 95%
10. Учесталост акције: 600 пута на сат, 50% радни систем
Презентација производа
Квалификација компаније
