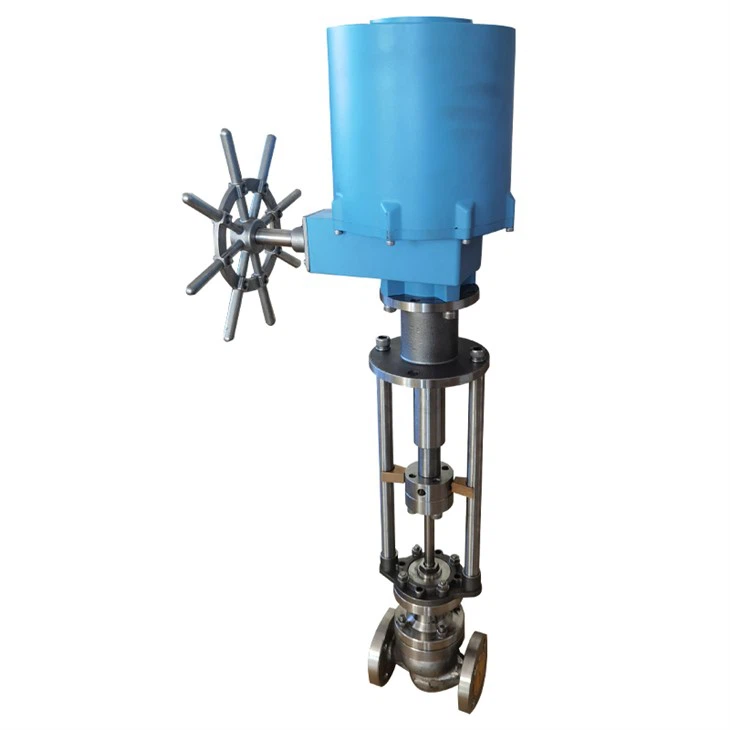

Електрични актуатор са линеарним окретањем

Линеарно окретни електрични актуатор

Главне карактеристике

1 Ход подешавања се може подесити произвољно у оквиру пуног опсега хода машине вентила, укључујући правац отварања и затварања вентила;

2 Брзина се може подесити произвољно унутар 20%-100% дозвољеног опсега брзине актуатора;

3 Улазни сигнал и повратни сигнал се могу комбиновати произвољно, на пример: улаз 4-20мА повратна информација М-БУС или 0-10В;

4 Пружа 3 нивоа потиска опционо;

5 Подешавања против ометања су обезбеђена за посебне услове рада, као што су средњи услови рада катрана;

6 Обезбедите подешавање праћења топлоте, које се може укључити када је температура нижа од -20 степена да би се мотор и штампана плоча одржавали на одређеној температури;

7. Функција нулте компензације је опциона.

Ход: 100 мм (може се прилагодити више од 100 потеза)

Радни напон: АЦ380\АЦ220\АЦ24\ДЦ24 Други напони се могу прилагодити

Брзина рада: 20%-100% подесива Снага: 60В

Избор потиска: Омогућена су три режима потиска које корисници могу изабрати. Режим потиска 2 је стандардни потисак, режим потиска је око 10% мањи, а режим потиска 3 је око 10% већи.

Контролни/повратни сигнал: {{0}}мА, 0-10В, МОДУС, вредност прекидача (повратни сигнал о грешци прекидача вентила је опционалан) контролни и повратни сигнали такође могу бити различите врсте сигнала Контрола тачност: ±0,05%, 0-10В сигнал 1%

Функција ресетовања: Положај искључења и задржавања без сигнала (ресетовање искљученог сигнала је опционо)

Карактеристике подешавања: линеарна (једнак однос опционо)

Калибрација хода: Предвиђена су два режима аутоматске калибрације и ручне калибрације. Може се аутоматски калибрисати када је постављена механичка граница. Током ручне калибрације, може се подесити у оквиру пуног опсега механичке границе.

Приказ статуса: режим управљања, режим потиска, нулта позиција, радни параметри, сигнал искључења, прекомерна струја и пренапон сигнала, итд. Температура околине: -20-50 степен (остале температуре су опционе)

Класа заштите: ИП65 (ИП67 опционо) Положај подешавања: механичка индикација положаја вентила, дисплеј

Ручна функција: нема потребе за пребацивањем, директан рад механичког ручног точка када је напајање искључено, и рад са дугметом када је напајање укључено. Аларм за грешку: свеобухватан алармни сигнал квара, индикаторска лампица аларма.

Заштита обртног момента: Остварује се контролом излазне снаге мотора, без употребе прекидача за смањење стопе отказа.

Функција даљинског управљача: инфрацрвени даљински управљач (опционо)

Електрични интерфејс: Стандардна конфигурација је погодна за кабловске интерфејсе од 2 8-12мм, други интерфејси се могу прилагодити и могу се обезбедити 3 интерфејса.

Кораци инсталације и отклањања грешака

1 Причврстите актуатор на вентил;

2 Ожичење

2.1 Напајање: ДЦ24В----Л1 је прикључен на позитивни пол, Л2 је повезан на негативни пол; АЦ24В----Л1\Л2 без обзира на поларитет; АЦ220В---Л1\Л2 без обзира на поларитет; АЦ380---Л1\Л2 су респективно повезани на било које две жице под напоном.

2.2 Капацитет контакта сигнала повратне информације и алармног сигнала квара отворене позиције вентила\позиције затвореног вентила: ДЦ24В/2А, АЦ250В/2А; Контролни сигнали за отварање и затварање вентила морају бити специфицирани пре наручивања ако се користе активни сигнали.

2.3 Напајање и контролни сигнал дела ожичења треба да буду одвојено усмерени како би се избегле сметње у сигналу.

3 Интерфејс екрана

4 ЛЕД светла

Погон обезбеђује укупно 6 боја ЛЕД индикаторских лампица, а боје са лева на десно су наранџаста, плава, бела, црвена, зелена и жута. у: Наранџасто светло је индикатор аларма погона, када дође до поднапона или пренапона напајања, светло ће трептати, иначе ће бити искључено; Плаво светло је индикатор снаге мотора; Бело светло је индикатор напајања актуатора; Црвено светло је индикаторска лампица потпуно затворена, која се пали када је вентил потпуно затворен или се вентил отвара; Зелено светло је индикаторска лампица потпуно отворена, која се пали када је вентил потпуно отворен или када се вентил затвара; Жуто светло је индикаторска лампица аларма за неисправност положаја, која се пали када вентил не може да достигне циљни положај, а на дисплеју ће се појавити интерфејс са обавештењем о квару.

5 Дугмад

Осим ако није другачије назначено, кључне функције су следеће:

горе:

Када је на месту, смер кретања актуатора је нагоре

Пребаци на претходну опцију менија тастер надоле): Када је на месту, смер покретања покретача је надоле

Пребаците се на следећу опцију менија

Функцијски тастери:

Притисните и држите 1 секунду да бисте ушли у интерфејс менија Притисните и држите 1 секунду за потврду

6 Инсталација и отклањање грешака

6.1 Уђите у метод менија: притисните и држите функцијски тастер 1 секунду да бисте ушли у интерфејс менија

6.2 Метода калибрације хода: Овај модел пружа два начина аутоматске калибрације хода и ручне калибрације хода. 6.2.1 Метода аутоматске калибрације хода: након уласка у мени, изаберите мени за калибрацију хода, притисните функцијски тастер да уђете у подмени, изаберите аутоматску калибрацију, уђите у следећи мени, изаберите нулти правац, а затим аутоматски унесите калибрацију хода. Након што је калибрација завршена, аутоматски ће се вратити на главни интерфејс.

6.2.2 Метода ручне калибрације: Након уласка у мени, изаберите мени за калибрацију хода, притисните функцијски тастер да уђете у подмени, изаберите ручну калибрацију, уђите у следећи мени, изаберите нулти правац, а затим уђите у интерфејс за калибрацију нулте тачке, притисните тастере горе и доле да активирате актуатор до жељене нулте тачке, притисните функцијски тастер лагано да потврдите, притисните тастере горе и доле да покренете актуатор до пуног положаја, притисните и држите функцијски тастер 3 секунде да завршите калибрацију и аутоматски ће се вратити на главни интерфејс након што се калибрација заврши.

Продуцт Дименсион

Параметри производа

ДЛА модел

ДСЛ-Ек модел
