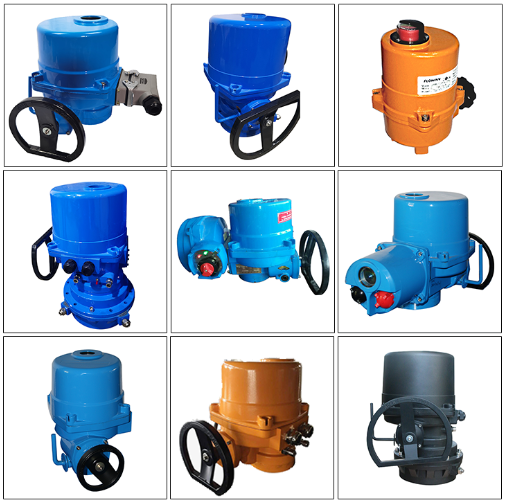

КТ електрични вентил актуатор
КТ серија Електрични активни вентил
КТ тип Део - Укључи електрични актуатор вентила је погодан за контролу лептира, кугличних вентила, вентила и других вентила који ротирају 90 степени. Овај производ има карактеристике високе ефикасности, високе поузданости, високе заштите, ниску буку итд. Може се управљати на лицу места или даљински контролисани. Може се широко користити у разним индустријама као што су нафтна, хемијска индустрија, електране, третман воде, папира итд.
Карактеристике електричних актуатора
• Компактна и робусна конструкција, лагана током пружања високог излазна обртног момента (мак 10000нм).
• Широк спектар варијације обртног момента (од мин 60нм до мак 10000нм).
• ХАРД Анодизирано алуминијумско кућиште унутар и споља са спољним прашкастом премазом за употребу против озбиљног индустријског окружења.
• Кућиште користи радијалне бртве и о - прстенове који пружају заштиту водоотпорним ИП67 (НЕМА 4 и 6) и опционо водонепропусно ЛП68.
• Двострука монтажа ЛСО5211 Стандард и КВ стандард.
• Уклоњиви вожњи за једноставну обраду и монтажу.
• Селф- закључавање које пружа двоструким гривом зупчаника (није потребна кочница).
• Ауто - Дефалтцхинг Ручно надјачајте ручни точак са аутоматском аутоматском / ручном ручицом.
• Поуздан механички систем сензора обртног момента који пружа сигуран рад у стању преоптерећења.
• Прозор и индикатор велике величине омогућава боље означавање положаја из даљине.
• Број опција контроле локалног положаја да би се омогућило лако пуштање у рад и ФЕЛД.
• Дигитализоване контролне компоненте.
Проедуцт Структура
1. Индикација положаја
Механички индикатор који континуирано указује на степен отварања вентила. Механизам се састоји од мулти - степена преноса и опремљен је подесивим зупчаницима да би се прилагодио широким распонама.
2. ЦАМ и ГРАНЦИ прекидач
Причвршћено је са два вијка на врху, а поставка је једноставна. Свака камера се може подесити појединачно. Једном када је поставка завршена, свака ће камера увек остати у овом положају.
3. влага - олакшање грејача
Грејач је уграђен унутар актуатора како би се оштетила унутрашња кондензација електричним компонентама.
4. терминални блок
Има довољно терминала за практичност корисника, до 22 терминала како би се осигурала уска и поуздана жичана веза.
5. прекидач обртног момента
Када покретач поставља обртни момент, главни црв са опругама лептира на оба краја медведа, опруга лептира се компримова, а црв проводи аксијално расељавање пропорционално излазном обртну. Расељење се претвара из ручице до угла окретања обртног момента. Одговарајући прекидач закретни момент покреће се подесиваом камером на осовини обртног момента како би се постигло преко - заштиту момента или да се пошаље преко - сигнала грешке у моменту -.
6. Мотор
Вентил - одређени мотор се може раставити независно, са кратким стартом - брзином, малом инерцијом и саграђен - у термичком заштитнику како би се спречило оштећење настало мотором - изолационом оценом - изолационе оцене ф
7. Ручни точак
Ручни точак директно покреће излазни осовину да се ротира и користи се за ручни рад вентила у уклањање погрешака или ванредних ситуација
8. Ручни / електрични прекидач
Притиском на ручку за прекидач може да направи квачило и ручно-ручно-ручно-ручно управљање и унесите ручни рад. Када се мотор ротира, квачило се аутоматски враћа у електрично радно стање под притиском. (Ручка прекидача може се закључати у електричној позицији да спречи немисоператирање).
Карактеристике дизајна и главне функције
Шкољка
ХАРД АНООДИЗЕД ДИЕ - ливени алуминијумску шкољку, спољни епоксидни прах је неекоран, погодан за оштро радно окружење.
Улазни напон
Три - фаза: АЦ340В ~ 420В 50 / 60Хз Сингле - Фаза: АЦ220В ~ 240В 50 / 60Хз
Карактеристике
Управљачка плоча микрорачунара прикупља пропорционалну уносу сигнала интерно, а излазни командни сигнал се обрађује да би се директно возио мотор да реализује отварање и затварање актуатора и пружа пропорционалне повратне информације о пропорционалној сигналу, пропорционалну контролу сигнала и више {0} Цханнел Фиелд, и више {0} Цханнел Фиелд-а и више {0} Цханнел.
Контролни тип
Контролни сигнали су подељени на - тип и модулациони тип, напајање је подељено на - тип и модулацију и модулацију и напајање је самац - фаза и три. - фаза. Тип искључена само на самом сигналу преклопника који је дао спољни, који је обрадио контролни одбор за микрорачунацију. Излазна команда је појачана и директно покреће мотор актуатора за обављање даљинских радњи и затварања. Тип модулације може добити пропорционални сигнал који је дао спољни на основу на основу - ван типа
Температура околине
Распон радног температуре. Мање или једнако 90% РХ, без кондензације, -25Ц ~ +60 Ц (потребно је прилагодити посебну температуру),
ИП68 заштите ИП68, експлозија - Доказ на нивоу ЕКСДИИ ЦТ4ГБ
Радна дужност: кратак - израз 10 минута
Стандардне спецификације
|
Заштита |
Стандардни ИП65 / ИП67 Специјални ИП68 |
|
Напајање |
Три - фаза АЦ380В -- - 460В 50 / 60Хз једнофазна: АЦ110В-АЦ220В ДЦ24В АЦ24В 50 / 60Хз |
|
Дужни циклус (на - Искључено) |
С2-15мин |
|
Дужни циклус (модулати) |
S4-25% |
|
Мотор |
Индукцијски мотор за веверице |
|
Ограничите прекидаче |
1 сваки за отворен и затворен (СПДТ 250ВАЦ / 16А оцена) |
|
Прекидачи обртног момента |
1 сваки за отворен и затворен (СПДТ 250ВАЦ / 16А оцена) |
|
Заштита застоја |
Градити - у заштити прегревања |
|
Угао путовања |
90 степени |
|
Индикатор положаја |
Континуирани механички индикатор са стрелицом |
|
Самозавршавање |
Обезбеђује двоструки црв зупчаник (без кочница) |
|
Механички чеп |
1 Сваки за сваки пут путовања (отворен и близак), спољни и подесиви |
|
Температура околине |
Стандардни: -20-+70 Дипломирани опционо: -20-+60 Дипломирани |
|
Влажност амбијента |
90% РХ мак (не- кондензациона) |
|
Експлозија - доказ отежа |
Може се обезбедити ЕКСДИИБТ4 ИЕЦЕКС АТЕКС прилагођено сертификат |
|
Функције |
ЛЦД кинески / енглески прикажи прозор и локална функција рада Секвенција само фазе идентификовање и фазну заштиту искључења Инфрацрвена подешавања и контрола Крив селф - дијагноза технологија Модбус, Профидбус ДП, Харт |
|
Сигнал |
О: Даљински пасивни суви контакт, сигнал кратак пулс (инцингинг). Б: Даљински пасивни суви контакт, сигнал дуги пулс (држи). Ц: Активни ДЦ24В сигнал. Д: Активни АЦ220В сигнал. Е: Даљински ДЦ4-20МА сигнал. |
|
Повратни сигнал |
О: Отвори, близу, зауставни сигнали (пасивни суви контакт). Б: Сигнал грешке (пасивни суви контакт). Ц: Сигнал позиције вентила (ДЦ4-20МА, ДЦ1-5В, ДЦ0-10В) Д: сигнал даљинског управљача (пасивни суви контакт) |
Додатна опрема за производ
Технички параметри
Кт1 ~ кт4 / јс (220В Сингле - фаза)
|
Модел |
Спец. |
Излаз обртни момент (N·m) |
Излаз брзина (р / мин) |
Путовати време (s) |
Максимум стабљика пречник (мм) |
Мотор моћ (КВ) |
Струја мотора (A) |
Електричан капацитет 450V |
Ручно Еел се окреће |
Референца Тежина (Кг) |
|
|
Оцијењен |
Заглавити |
||||||||||
|
Кт1 |
Кт04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Кт06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
Кт09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Кт2 |
Кт5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
Кт10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Кт10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Кт15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Кт15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Кт20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Кт20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Кт3 |
Кт30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
Кт30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Кт40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Кт40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Кт4 |
Кт60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Кт60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Кт80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Кт80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Кт100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Кт100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Кт4 / јс |
Кт150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
Кт150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
Кт200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Кт200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Кт250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Кт250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Кт1 ~ кт4 / јс (380В Три - фаза)
|
Модел |
Спец. |
Излаз обртни момент (N·m) |
Излаз брзина (р / мин) |
Максимум стабљика пречник (мм) |
Мотор моћ (КВ) |
Струја мотора (A) |
Време путовања (s) |
Референца тежина (Кг) |
|
|
Оцијењен |
Заглавити |
||||||||
|
Кт1 |
Кт06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
Кт09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Кт2 |
Кт05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
Кт10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
Кт10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
Кт15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
Кт15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Кт20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
Кт20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Кт3 |
КТ30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
Кт30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
КТ30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
КТ40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
Кт40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
Кт40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Кт4 |
КТ60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
Кт60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
Кт60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
КТ80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
Кт80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Кт80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
Кт100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
Кт100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Кт4 / јс |
Кт150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
КТ200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
КТ250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Димензије
КТ1-КТ4 Прирубнице димензије
|
Модел |
Прирубница величина |
φd1 |
φd3 |
Стандардни величина |
Резервисан величина |
Максимум дозвољен |
b |
I |
t |
t |
н - дубине д4 х |
|
|
Кт1 |
По |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
Дубина 4-М6 12 |
|
F07 |
70 |
40 |
Дубина 4-М8 12 |
|||||||||
|
Рб |
2" |
57.15 |
12.6 |
3 |
14 |
Дубина 4-М6 10 |
||||||
|
3" |
||||||||||||
|
Кт2 |
По |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
Дубина 4-М6 12 |
|
F07 |
70 |
15 |
32 |
46 |
Дубина 4-м8 14 |
|||||||
|
F10 |
102 |
Дубина 4-м10 15 |
||||||||||
|
Рб |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
Дубина 4-М6 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
Дубина 4-м8 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Кт3 |
По |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
Дубина 4-м10 15 |
|
Кт4 |
Рб |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
Дубина 4-м12 18 |
|
F14 |
140 |
Дубина 4-М16 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
Дубина 4-м10 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
Дубина 4-М12 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
Кт1-3 обична врста
Кт1-3 интегрални тип
КТ4-5 Обични тип
КТ4-5 Интеграл тип
|
Модел |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Кт1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Кт2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Кт3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Кт4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Кт5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
КТ / ЈС инсталационе димензије
|
Прирубница модел |
Прирубница пречник / прирубница шифра |
φd1 |
φd3 |
Стандардни величина |
Резервисан величина |
Макс. дозвољен |
b |
l |
НД-4 |
T |
|
По |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Рб |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Рц |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Теренске апликације
Екран производа
КТ серија производа
Наша фабрика
Popularne oznake: кт моторизовани електрични актуатор ИП 67 220 в 380В, Кина, произвођачи, добављачи, фабрика, купуј, цена, навод
