Елецтриц Ацтуатор
Делимично обртни електрични актуатори вентила се користе за вентиле са делимичним обртом диска вентила, као што су куглични вентили, лептир вентили, чеп вентили итд.
Делимично окретни електрични актуатори вентила отпорни на експлозију подељени су у две серије производа КБ.
Опсег обртног момента серије КБ је: 125~4000Н.м (50~2000Н.м за подесиви тип); (4000~16000Н.м за модулирајући тип): ове две серије производа су подељене на обични тип и модулирајући тип према различитим методама електричне контроле. Електрични актуатори вентила отпорни на експлозију имају уграђене основне контролне јединице као што су ход и обртни момент, а потребна је контролна кутија за реализацију рада вентила на лицу места и даљинског управљања. Индикатори перформанси испуњавају захтеве ГБ/Т24922-2010 „Технички услови за електричне актуаторе вентила отпорних на експлозију“.
Поред уграђених основних контролних јединица као што су ход и обртни момент, интегрисани ватроотпорни електрични актуатори вентила су такође опремљени контролним компонентама као што су контролни модули и АЦ контактори. Може се директно повезати на напајање да би се реализовао рад вентила на лицу места, и може директно да прими излазни сигнал прекидача од стране ДЦС контролног система да би се реализовао рад вентила на даљину. Индикатори учинка испуњавају захтеве ГБ/Т 24922-2010 „Технички услови за ватроотпорне електричне актуаторе вентила“. Ватроотпорни регулациони електрични актуатори вентила погодни су за систем управљања затвореном петљом сувих индустријских процеса и могу прецизно позиционирати вентил примањем струјног сигнала од 4 ~ 40 мА који шаље контролни систем. Индикатори учинка испуњавају захтеве ГБ/Т24922-2010 „Технички услови за ватроотпорни електрични актуатор вентила“ и ЈБ/Т8219-2016 „Обични и интелигентни електрични актуатори за системе управљања индустријским процесима“.
Главни технички подаци
1. Ватроотпорни електрични покретач вентила
1.1 Напајање: 380В, 50Хз (други напони и фреквенције захтевају посебно наручивање)
1.2 Радно окружење:
1.21 Температура околине: -20~60Ц
1.2.2 Релативна влажност околине: Мања или једнака 90% (на 25Ц)
1.2.3 КБ тип отпоран на експлозију, интегрисани електрични актуатор вентила отпоран на експлозију, ознака отпорности на експлозију је ЕкдИИБТ4Гб. Ознака отпорности на експлозију типа отпорног на експлозију и интегралног електричног актуатора вентила отпорног на експлозију је ЕкдИИБТ4Гб и Ек дИИЦТ4Гб. Ознака Ек дИИБТ4Гб може се применити на услове коришћења ИИА, ИИБ ниво Т1~Т4 групе; ознака Ек дИИЦТ4Гб се може применити на услове коришћења ИИА, ИИБ, ИИЦ нивоа Т1~Т4 групе.
1.2.4 Степен заштите ИП67
1.3 Систем рада са скраћеним радним временом, временска квота је 10 минута;
1.4 Спецификације и главни технички параметри приказани су у табелама 1 и 2.
2. Модулирајући електрични актуатор вентила отпоран на експлозију
2.1 Напајање: 380В, 50Хз (други напони и фреквенције захтевају посебно наручивање)
2.2 Температура околине: -40Ц~+55Ц.
2.3 Релативна влажност: Мања или једнака 95%.
2.4 Сигнал: Улаз: 4~20мАДЦ; Излаз: 4~20мАДЦ
2.5 Мртва зона: 1% ~ 12,5% подесиво.
2.6 Радни рад: С5 (испрекидани радни рад, са електричном кочницом), минимални радни циклус 25%, максимални број операција 1200 пута/сат.
2.7 Ниво заштите: ИП67
2.8 Ознака ватроотпорности КБ модулирајућег електричног актуатора вентила отпорног на ватру је ЕкдИИБТ4Гб, а ознака ватроотпорног модулационог електричног актуатора вентила је ЕкдИИБТ4Гб и Ек дИИЦТ4Гб. Онај са ЕкдИИБТ4Гб може се користити у условима ИИА, ИИБ нивоа Т1~Т4 групе; онај са ЕкдИИЦТ4Гб може се користити у условима ИИА, ИИБ, ИИЦ нивоа Т1~Т4 групе.
2.9 Спецификације и главни технички параметри приказани су у табелама 3 и 4.

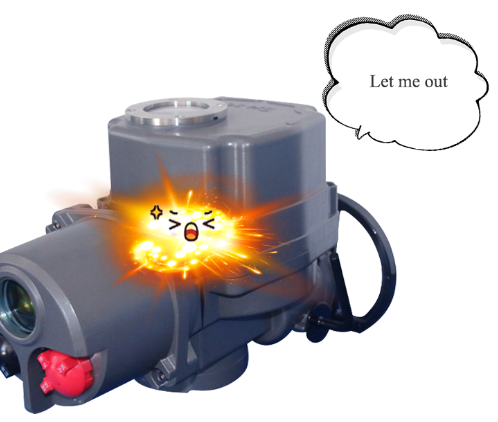

Овај тип електричног актуатора отпорног на експлозију може издржати унутрашњу експлозију запаљиве смеше која је ушла у шкољку без оштећења и неће запалити кућиште електричне опреме спољашњег експлозивног окружења формираног од једног или више гасова или пара кроз било које спојеве или рупе на шкољки.
Ниво отпорности на експлозију електричног актуатора серије отпорне на експлозију је: ЕкдИИ БТ4Гб
Ек - идентификација отпорна на ватру
Б - Величина експлозије, која одређује величину (ширину и зазор) сваког ватросталног споја актуатора;
Т4 - Температурна група представља дозвољену температуру површине актуатора од 135 степени
Гб - Стандардни ниво заштите
Зашто долази до експлозије?
Експлозија је када супстанца изненада прелази из једног стања у друго путем физичких или хемијских промена, ослобађајући огромне количине енергије. Енергија која се ослобађа великом брзином ће изазвати насилан удар и оштећење околних објеката.
Постоје три услова неопходна за експлозију: експлозивни материјал, кисеоник и извор паљења. Објективно, многе индустријске локације испуњавају услове за експлозију. Када је концентрација експлозивног материјала и кисеоника унутар границе експлозије, доћи ће до експлозије ако постоји извор експлозије.
Да бисмо спречили експлозије, морамо узети у обзир горња три неопходна услова. Ако ограничимо један од неопходних услова, ограничићемо експлозије.
Електрична опрема је такође потенцијални извор паљења, који може изазвати пораст температуре површине, статичко пражњење или варнице изазване тренутном струјом када машина ради. Са становишта пројектовања, ватроотпорна електрична опрема може да затвори запаљену експлозивну смешу у чахуру, која је посебно јака и може издржати притисак експлозије унутрашње експлозивне смеше и спречити ширење експлозивне смеше на спољашњу страну шкољке. Стога, ватроотпорна електрична опрема може спречити да постане потенцијални извор паљења.
Овај тип електричног актуатора отпорног на експлозију може издржати унутрашњу експлозију запаљиве смеше која је ушла у шкољку без оштећења и неће запалити кућиште електричне опреме у спољашњем експлозивном окружењу које формира један или више гасова или пара кроз било који спој површина или рупа на шкољки.
Апликације
