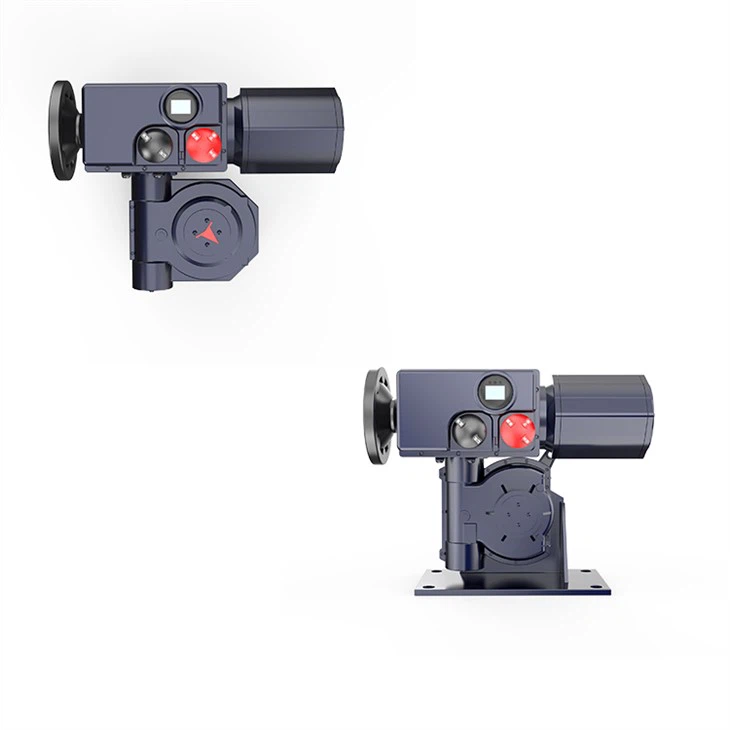

Неинвазивни тип је производ наше компаније развијен на бази дигиталних производа. Сигнал величине прекидача (пасивни суви контакт, активни 24В, активни 220В, преклопно одржавање инцхинга) који шаљу такви контролери као што је ПЛЦ у ДЦС систему може бити примљен или се аналогни сигнал величине (ДЦ4 ～ 20мА 、 0 ～ 10В итд.) Може директно водити , електрични погон се такође може покретати преко контактора или полутог релеја. Излазе ДЦ4 ～ 20мА повратне струје и четири контакта релеја (положај укључивања, положај искључивања, даљинско управљање, аларм квара). Модул интегрише серво управљачку јединицу, јединицу дисплеја са течним кристалима, рад дугмета и друге јединице. Овај производ је једноставан за употребу и савршен за заштитну функцију, као и најбољи избор за вас да редефинишете висококвалитетан и једноставан и интелигентан производ.

Опис актуатора

Тип	Обртни момент	Напон	Брзина	Начин инсталирања	Контрола метода	Специал функцију	Шифра описа сваког дела
ОА	Излазни обртни моменат						Обртни моменат, дигитални приказ, јединица: Нм
КАО ШТО		K					Једнофазна 220В.АЦ 50Хз
БС		F					Трофазни 380В.АЦ 50Хз
РС +		Напајање					Оцена времена путовања (90 °), дигитални приказ, јединица: С.
Б + РС			Време путовања	H			Уградња ножне плоче
				Z			Директно монтирана инсталација
				Метода контроле	G		Стандардни интеграциони односионско модулисање, 4-20мА
					Y		Ремоте контролисан, он-офф улаз
					N		Интелигентан улаз 4-20мА
					C		Главна линија
					Метода контроле	P	Са машином која ради
						Пр	Заштита од експлозије
						----T	Посебни услови:високе, ниске температуре, радни напон, димензије, путовање итд.

Напомена: 1.Електрични погон који захтева посебна технологија морапиши јасно и конкретно по реду.

2. Када је + РС100 / К30ХГП модел А + РС, радни обртни моменат је 1000Нм,једнофазно напајање, цело време путовања је 30 секунди, и фоот-плате инсталација са интеграцијом пропорционалног модулата са локалнимоперационализација пропорционални модулатин са локалном операцијом

Детаљи актуатора

1. Локална функција матичног рада

2. Функција заштите од прекомерног момента

3.Посебни серво мотор

4.Термичка заштита мотора

5. Механизам за контролу удара

6. Индикатор позиционера

7.Динамичко кочење

SD_10

Упутство

1. Упутство за рад дугмета

Црвено дугме је дугме за мод и може се пребацити између поља / заустављања / удаљеног места; или у стању подешавања, мени је сачуван (пребацити се из зауставног положаја у поље) и изаћи (пребацити се из зауставног положаја у даљину). Црно дугме је радно дугме и може се отворити или затворити у режиму поља или ако је постављено подешавање сабирања и одузимања у оквиру стања подешавања. Када се дугме рукује у пољу. Режим инцхинга поља показује краткотрајно функционисање. -терм, Када је ефективно време деловања дугмета за рад дуже од три секунде, у пољу аларма ће се приказати „бц“, који аутоматски улази у режим задржавања поља. Преокрените дугме за рад обрнуто или пребаците дугме за режим у зауставни положај, наиме, радња се зауставља.

2. Упутство за употребу даљинског управљача (даљински управљач је опциони део, по потреби посебно наведите приликом наручивања)

Док сте у режиму поља, притисните „Отвори“ и извршите режим задржавања за отварање вентила, притисните „Затвори“ и извршите режим задржавања за затварање вентила, притисните „Стоп“ да зауставите кретање. Док сте у теренском режиму, непрекидно притисните тастер „Горе“ три пута и уђите у стање калибрације положаја укључивања, „Отвори“, „Затвори“ и „Заустави“ могу да контролишу укључивање, искључивање и заустављање електрични актуатор, „Ентер“ служи за спремање хода, „Стоп“ се користи за повратак.

Док сте у режиму поља, непрекидно притискајте тастер „Доље“ три пута и уђите у стање калибрације положаја искључења, остале операције су исте као горе.

Опис информација о аларму
