Електрични актуатор серије СД
СД интелигентни електрични актуатор је извршна јединица у инструменту индустријске аутоматизације, он прима од регулатора, ПЛЦ-а, ДЦС контролни сигнал са рачунара, као што је завршетак аутоматског подешавања, неопходан је за систем аутоматског управљања за главну опрему. Широко се користи у електранама, металургији, нафти, хемијском руднику, лакој индустрији, фармацији, гасној енергији, грађевинским материјалима, транспорту и градском метроу, водоснабдевању, пречишћавању отпадних вода и другим индустријама.
Главни технички параметри
Улазни сигнал:4-20мА импеданса 250 Ω,0-10мА импеданса 200 Ω
Мртва зона (осетљивост):0.3-3 проценат Континуирано подесиво
Улазни канал: један аналогни тренутни улазни канал, један сет канала за јачину звука.
Излазни канал:4-20мА ДЦ импеданса > 50 Ω. Улазни канал је изолован од излазног канала.
Излазни обртни момент и ход.
Линеарни окрет: 2000Н-25000Н ход 10/16/25/40/100 мм
Четвртина окрета: 100-40000Нм ход 90 степени
Више окрета:40-400Нм ход 1-50 круг
Основна грешка:±1 проценат ;±1,5 процената
Разлика приноса: Мања или једнака ±1 проценат
карактеристике пригушења: Нема осцилација (осцилација нултог периода)
Ниво заштите: ИП67
Радно окружење:
1. температура: -28-- плус 70
2. влажност: Мања или једнака 95 процената
3. трешња: фреквенција 10-100 Хз јачина, 0.5 пута убрзања гравитације
4. утицај:<>
5. барометарски притисак: 72.5-106КПа
Некорозивни гасни медији у околном ваздуху не смеју се користити на запаљивим и експлозивним местима. (Производи отпорни на експлозију могу се наћи у узорку производа отпорних на експлозију моје компаније.)
напон и напајање: 220В--±10 процената 50Хз
Једнофазна: 220В--±10% 50Хз
380В--±10% 50Хз
Трофазни: 380В--±10% 50Хз
Посебан напон, фреквенција треба унапред прилагодити.

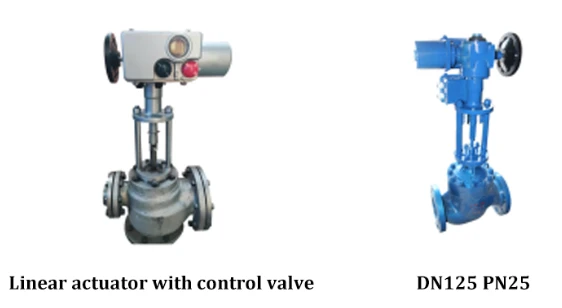

Специјални прилагођени вентил
Са вентилационим вентилом
Са електричним вентилом за проток
Вентил
Са кугластим вентилом
Са лептир вентилом
Основне спецификације
Тип | Обртни момент | Волтажа | Брзина | Метод инсталације | Контрола методом | Специјални функција | кодни опис сваког дела |
ОА | Излазни обртни момент | Радни момент, дигитално представљање, јединица: Нм | |||||
КАО | K | Једнофазни 220В.АЦ 50Хз | |||||
БС | F | Трофазни 380В.АЦ 50Хз | |||||
А плус РС | Напајање | Оцена времена путовања (90 степени), дигитална репрезентација, јединица: С | |||||
Б плус РС | Време путовања
| H | Монтажа ножне плоче | ||||
Z | Директно монтирана инсталација | ||||||
Ццонтрол метход | G | Стандардна интеграција пропорционална модулација,4-20мА | |||||
Y | Даљински управљан, он-офф улаз | ||||||
N | Интелигентан, 4-20мА импут | ||||||
C | Главна линија | ||||||
Ццонтрол метход | P | Са машинским радом | |||||
Пр | Отпоран на експлозију | ||||||
----T | Посебни захтеви: висока, ниска температура, радни напон, димензија, ход итд. |
СД Куартер спецификације електричног актуатора путовања
Напомена:
1. Електрични актуатор који захтева посебна технологија треба да пише јасно и конкретно по реду.
2. Када је А плус РА300/К30ХГП модел А плус РС, радни обртни момент је 1000 Нм, једнофазно напајање, цело време путовања је 30 секунди, и инсталација ножне плоче са интеграцијом пропорционалне модулације са локалном позицијом.
Подаци о електричној потрошњи за четвртину окрета
Tипе | Оутпут форце | Обртни момент Нм | Пун Време путовања | Опрема за прирубнице | Монтажа на ноге | Моторни | （Lоад стопа 50 посто） | ||||
рад | максимум | поглед споља | нето тежина кг | поглед споља | сферна шарка
| стопа рада Кв | брзина обртања рпм | Номинална струја | стартна струја | ||
ОА10К ОА10Ф | 100 | 150 | 25 | слика | 11 | слика | СКЈ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
АС25К АС25Ф | 250 | 375 | 30 | 22 | СКЈ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
БС60К БС60Ф | 600 | 1000 | 30 | 32 | СКЈ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
А плус РС100К А плус РС100Ф | 1000 | 1400 | 30 | 48 | СКЈ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
Б плус РС160К Б плус РС160Ф | 1600 | 2000 | 40 | 76 | СКЈ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Б плус РС250К Б плус РС250Ф | 2500 | 3000 3200 | 40 | 78 | СКЈ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Б плус РС400К Б плус РС400Ф | 4000 | 4000 4800 | 65 | 86 | СКЈ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
Б плус РС600К Б плус РС600Ф | 6000 | 6000 6000 | 105 | 92 | СКЈ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
Б плус РС800Ф | 8000 | 9600 | 105 | 137 | СКЈ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
Б плус РС1000Ф | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
Б плус РС1200Ф | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Б плус РС1400Ф | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Предност
СРЈ је специјализована компанија која се бави производњом електричних актуатора и пратећих производа који покрећу индустријске вентиле од 2014. године, СРЈ производи линије производа које се могу применити у различитим областима, од третмана воде као што је водоснабдевање и канализација до производње електричне енергије и петрохемијских области, и продаје их купцима широм света.
СРЈ има 3К филозофију да испуни потребе купаца.
Брза достава
СРЈ поштује датуме испоруке и предлаже најбрже могуће време испоруке.
Брза услуга
СРЈ управља услужним организацијама и системима да предузму мере што је пре могуће ако дође до проблема у вези са нашим производом.
Брз одговор
СРЈ ради на томе да нашим клијентима пружи осећај поверења тако што ће одговорити на захтеве купаца чим их прими.
Статус главне аквизиције сертификата
