Електроенергетски погон електроенергетске акције

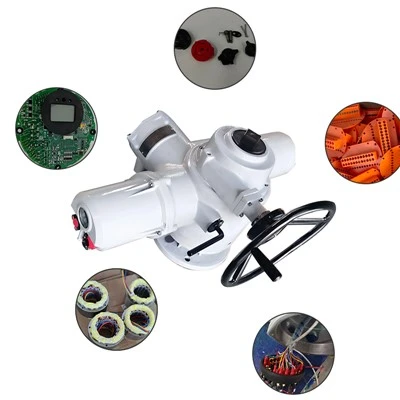

Електрични актуатор

Функције производа

1. Континуирано положај вентила у сваком тренутку, без обзира на напајање.

2 Одржавајте нормалан рад и приступачност графичког интерфејса, даљинске индикације и дневника података након губитка енергије.

3. Подмазивање нафте нафте омогућава дуг живот и способност да се инсталира у било ком правцу.

4. Водоотпорна заштита која се не ослања на терминалне поклопце и бртве интерфејса - двострука структура за бртвљење, заштитна оцена достиже ИП68.

5. Независни сензори положаја обртног момента и вентила користе се за увелике побољшати перформансе безбедности.

6 Избор даљинске ручне контролне станице може реализовати конфигурацију и пуштање у даљину са даљинском растојањем, са максималном удаљености до 100 метара.

7. Сигуран, мотор - Независни уређај за ручно ручно средство, који се може користити у било које време.

8 Пружа детаљне анализе трендова и дијагностичке податке за управљање имовином.

9. Конфигурација надоградње и опције управљања и променама на лицу места путем Блуетоотх Сетера.

10. Екран се може приказати реал - временски вентил и статус учинка актуатора.

11. Брзо и сигурно пуштање у рад и конфигурација без напајања кроз не- инвазивно инвазивно сигурни Блуетоотх сеттер.

12. Основна база потисна за једноставну инсталацију и одржавање.

13. Експлозија - Опције доказа испуњавају различите међународне стандарде.

Структура производа

1.ХандВхеел

Чврста ручни точак пружа поуздано управљање хитним случајевима у случају квара напајања.

2 Схелл

Високо - квалитетна алуминијумска шкољка је компактна и лагана. Пресвучен је слојем заштитног материјала да се прилагоди изузетно оштрим окружењима, а остале врсте слојева доступне су по потреби.

3. мотор

Ниска инерција и мотор са високим обртним моментом омогућава да се мотор брзо достигне врхунски обртни момент након почетка, а скоро пре него - ограничење кретања када је искључено - узбуђење. Постоји прецизан прекидач за температуру уграђен у моторну намоту, на коју не утиче околна температура околине и чува мотор у оптималном термичком капацитету. Истовремено, осовина мотора и црв су независни једни од других за брзу замену.

4.

Трансмисија преноса Горна је једноставна, са изузетном структуром и константном ефикасношћу преноса. Има механичко само-симпатичну функцију закључавања и не захтева кочнице. Дио преноса је испуњен дуго - трајним подмазивањем и може дуго радити без одржавања.

5. двоструко - запечаћен дизајн

Доубле - запечаћени дизајн пружа прикључну кутију сунцокрета која је одвојена од контролне собе и запечаћена. Чак и ако се на лицу места отвори поклопац прикључке, може осигурати изолацију унутрашњости актуатора из спољног света, тако да не могу да уђу у унутрашњост актуатора, унутрашњост актуатора и унутрашње компоненте у потпуности су заштићене унутрашњости.

6 Ручна / електрична опрема за прекидач

Ручка у ручној / електричној пребацивању може се сигурно управљати у било које време. Док притискајући ручицу одговарајућим силом, полако окрените ручни точак да бисте омогућили унутрашњу квачило да ангажује опрему. Кваче ће се аутоматски искључити када је мотор подложен и у електрично закључано стање.

7. Систем мерења за мерење излазног обртног момента

Као систем излазног обртног момента користи се професионално дизајниран систем за мерење снаге. Овај систем се развија из познате технологије мерења електричне енергије и може да прибави тачне и понове вредности мерења обртног момента које су независне од промена у фреквенцији, напону и температури.

8. Контролна табла

Контролна плоча ЛЦД може да пружи тренутни, горе - до - датум статуса и на располагању са кинеским и енглеским језицима, користећи интуитивна структура менија за пружање калибрације и дијагностичких информација, укључујући кривуље о моменту, раду за обрт момента, радна момента и подаци о моменту, локалним подацима и хардверским подацима и подацима о моменту и хардверу итд.

9. дугме

Дугмад локалне контроле "Отвори" / "Затвори" и тастери за уклањање "локалних" / "заустављања" / "даљински", користе се изоловани уређаји за ефекат магнетног преноса, а не преко - осовине и добре печате, док елиминишу проблеме које се уклањају немирни и крхки трске.

Апликације

Електрични вентили

Карактеристике дизајна

1. Погодна и сигурна конфигурација пуштања у рад

• брза и сигурна конфигурација пукотина, која се може извести без напајања; Мулти - језик човека - Машински интерактивни екран је дат

• Не- наметљива подешавања могу се извршити у било којем окружењу

• Одвојива база потисних база за једноставну инсталацију и одржавање вентила

• Рад, конфигурација и пуштање у рад путем даљинске ручне контролне станице, са максималном удаљеном од 100 метара

• Део - Окрећите актуатор пружа функцију аутоматског ограничења

2 Технолошко напредовање

• Позиција: Последњи патентирани апсолутни давач. Кодер доноси не - контакт дизајн и има сувишност и самопоуздање - могућности детекције. • Приказ: Напредни двоструки дисплеј - слој пружа кориснике са великим - приказом положаја знаковних вентила

• обртни момент: Покретач користи технологију осетљивости на обртни момент

• Контрола: Контролни елементи попут главних плоча или управљачких плоча аутобуса, актуатори и комуникација у Фиелдбусу, користите аутобус - заснован на систему интерне комуникације. Ово не само да смањује ожичење и интерне везе, већ и повећава поузданост.

3. Поузданост

• Напредно мерење апсолутног положаја за откривање стварног - времена непрекидног положаја без снаге

• Графички интерфејс, даљински индикација и функција дневника података након губитка главне енергије

• Отпоран на прашину и водоотпоран и не ослања се на прикључак за прикључак и жлезду - двоструку структуру за бртвљење, ниво заштите до ИП68

• Независни сензор положаја обртног момента и вентила

• Операција ручне ручне траке је сигурна и увек независна од мотора

• Вожња возоном учвршћивање запечаћене лежајеве - Одржавање - бесплатно

4. Управљање имовином

• Екран може да се прикаже реал - временске информације вентила и актуатора

• Сигурни и поуздани преузети податке путем интринзично сигурног алата за подешавање

• Надоградите и конфигуришите контролу и индикацију у пољу путем алата за подешавање

• Компатибилан са дигиталним системима управљања и праћења и осталим фиелдбус системима

• Детаљна анализа тренда, дијагностика и евидентирање података могу се приказати на екрану или преузети путем алата за подешавање

5. Оптимално превентивно одржавање

• Покретачи су опремљени прецизним записником који може да обезбеди хватање и анализу података о положају вентила.

6 Индикацијски напајање напајања

• Због употребе апсолутног кодера, није потребна никаква дисплеја за осјећај и положај вентила. Сва подешавања су сигурна чак и без снаге.

7. Сигурни ручни рад

8.

• Користите стандардни дата кабл, максимална удаљеност од актуатора је 100 метара

• Може се монтирати на зид или носач

• Покреће повезани актуатор

• Необавезна експлозија - отпорни тип

• ИП68 заштите

• Двострука структура за бртвљење

• Једноставно подешавање

• Подаци о актуатору могу се приказати и преузети локално

9. Заштита температуре

• Да бисмо спречили да мотор прегреје, опремили смо моторни намотавајући сензором температуре да би се директно осетио моторну температуру и повезивао га са управљачким кругом актуатора.

10. аутоматско само-сепство - дијагноза

11. Тренутна заштита од преокрета

12. Синхронизација фазе

13. Заштита блокаде вентила

14. Конфигурирано главни интерфејс

• Информације о положају вентила и статус

• Информације о положају вентила и вриједност обртног момента (дигитална)

• Информације о положају и вентил Вредност (аналогна слика)

• Информације о положају вентила и информације о команди (дигитални или аналогни слика)

Протокол комуникације

Електрични актуатор подржава Профибус ДП и има следеће карактеристике:

Подршка Профибус ДП - в0.дп - в1.дп - В2 функционалан ниво

Висок - размјена података у брзини (до 1,5Мбит / с - одговара приближно . 0.3 мс / актуатор)

Дужина кабла је око 10км (дужина између два актуатора је око 1200м)

Око 126 уређаја може се прикључити

Сувишна линеарна топологија као опција

За Профибус ДП, основна топологија је кроз структуру стабла стабла РС485, као што је приказано на слици:

Електрични актуатор подржава Модбус РТУ и има следеће карактеристике:

Брза размена података (до 115Кбит / с - одговара приближно . 30 мс / актуатор)

Дужина кабла достиже приближно 10км (1200м без средњег релеја између два актуатора)

Може се приложити око 247 уређаја

Сувишна линеарна топологија као опција

За МОДБУС РТУ основна топологија је кроз РС485 Структуру сегмента стабла, исто као и Профибус ДП.

ХАРТ комуникациони протокол усваја тастер Схифт фреквенције (принцип фреквенције, ФСК) принцип, који је заснован на стандарду комуникације звона 202. Дигитални сигнали су представљени две фреквенције: 1200Хз представља логику "1", а 2200Хз представља логику "0". Пошто је просечна компонента фреквенцијског сигнала нула током комуникације, неће утицати на пренос аналогних сигнала. Због тога се синусни таласи ова два фреквенције могу бити подвргнути на ДЦ4 ~ 20МА аналогном сигналу и преносе се истовремено. На овај начин се не може користити само ДЦ4 - 20МА аналогни сигнал, али и исти кабл може се користити за реализацију два - на начин преноса са дигиталним сигналима, чиме се функционишу као што су модификујући распон, пригушивање времена, што може побољшати квалитет и ефикасност пригушивања система.

Екран производа

Технички параметри

Фрик Сингле - Фазни параметри учинка актуатора (220В 50Хз)

Фрик Тхрее - фазни параметри перформанси актуатора (380В 50Хз)

Димензије

Фрик18-фрик40

Фрик70-фрик95

Фрик18-фрик40 димензије

Фрик прирубнице димензије

Фабричке слике
