Водич за одабир модела на електричном актуатору са четвртином обртаја
2СА5.. Серија директно повезаних полуокретних електричних актуатора
2СА5..· Серија директно спојених полуокретних електричних покретача

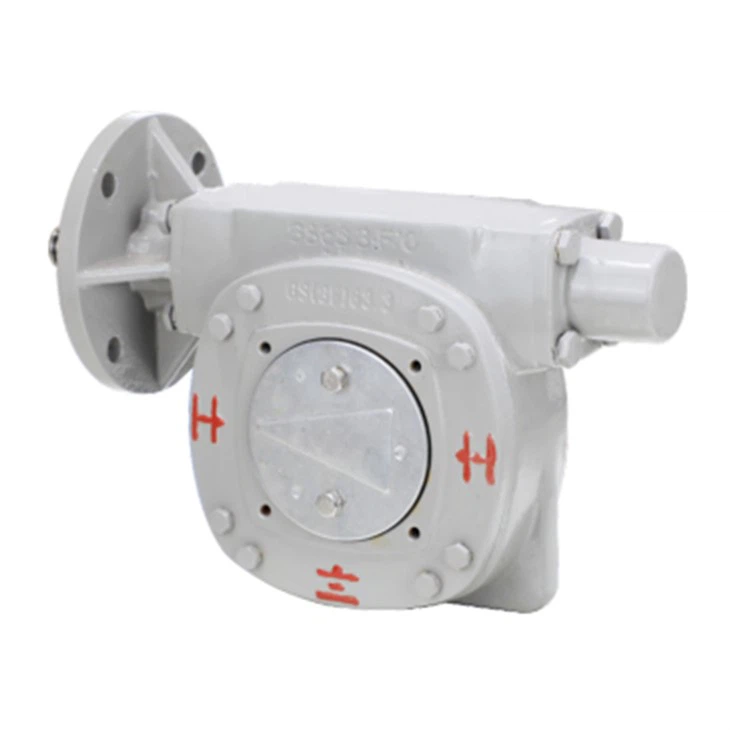

ГС..· Серија прибора уређаја
Излазни обртни момент обртног актуатора =излазни обртни момент обртног актуатора Кс фактор појачања момента редуктора ф
Делимично окретни актуатор пуно време путовања (секунде/ 90 степени)=(15к редукциони однос преноса/ брзина излазне осовине ротационог актуатора
2СА5..· Серија ножних електричних покретача
Технички подаци 2СА5...Серија ножних обртних електричних актуатора
ГФ...Серија прибора уређаја
Излазни обртни момент обртног актуатора=излазни обртни момент обртног актуатора Кс фактор појачања обртног момента редуктора ф
Делимично окретни актуатор пуно време путовања (други/90 степени)=(15к редукциони однос преноса) / брзина излазне осовине ротационог актуатора
Примена вентила
Електрични прикључак
Упозорење: искључите главно напајање пре него што уклоните поклопац независног терминала. (1) Отпустите четири вијка из електричног складишта, скините разводну кутију. Погледајте слику 3-2
(2) Завртњи кабловског заптивног споја и кроз кабл. Опрез: кабл за напајање: Ожичење главног кола треба да користи метално заптивене спојеве цеви. Контролни каблови: морају се користити оклопљени каблови са метално запечаћеним спојем цеви да би се спречиле електромагнетне сметње. Филед бус кабл: штит може бити уземљен на плочи сабирнице интерфејса.
(3) Скините КСИ терминал са контролне плоче. Ако има релејну плочу, скините Кс2 терминал са плоче релеја и Кс3 терминал са управљачке плоче. Помоћу одвијача гурните/извуците терминал са плоче утикача, ако је потребно.
(4)Према дијаграму повезивања (слика 3-4), повежите напајање и контролну линију. Уверите се да је заштитно уземљење (ПЕ) повезано са тачком уземљења у унутрашњем актуатору.
(5) Инсталирајте терминал КСИ на контролну плочу, терминал Кс2 на плочу за репродукцију, терминал Кс3 на управљачку плочу.
(6) Вратите разводну кутију на електронско складиште, улаз кабловске услуге тренутно треба да буде постављен хоризонтално надоле.
(7) Заврните спој заптивне цеви за каблове Важно: током инсталације, најважније од свега је да се уверите да су запечаћени спој кабла цеви и заптивни прстен (прстен типа О) добро састављени како би задовољили захтевани ниво заштите. За детаље о дозвољеном пречнику проводника, погледајте дијаграм ожичења.
